3.ROS介绍和基本概念¶
3.1 ROS是什么¶
官方定义:ROS(Robot Operating System)是面向机器人的开源的元操作系统(meta-operating system)。它能够提供类似传统操作系统的诸多功能,如硬件抽象、底层设备控制、常用功能实现、进程间消息传递和程序包管理等。此外,它还提供相关工具和库,用于获取、编译、编辑代码以及在多个计算机之间运行程序完成分布式计算。
ROS = 管道+工具+能力+生态
3.2 ROS版本介绍¶
ROS版本 | electric | fuerte | groovy | hydro | indigo |
---|---|---|---|---|---|
Ubuntu |
|
|
|
|
|
ROS版本 | jade | kinetic | luna | melodic |
---|---|---|---|---|
Ubuntu |
|
|
|
|
3.3 ROS安装方法¶
官方教程具有十分详细的介绍。
步骤1 添加Ubuntu源地址:¶
$ sudo sh -c 'echo "deb http://packages.ros.org/ros/ubuntu $(lsb_release -sc) main" > /etc/apt/sources.list.d/ros-latest.list'
注意: 有时使用系统默认源速度会较慢,并且缺少依赖。此时,可将Ubuntu源设置为中科大的,打开/etc/apt/sources.list文件:
$ sudo gedit /etc/apt/sources.list
改为以下内容(以Ubuntu 16.04为例):
deb http://mirrors.ustc.edu.cn/ubuntu/ xenial main restricted universe multiverse
deb http://mirrors.ustc.edu.cn/ubuntu/ xenial-security main restricted universe multiverse
deb http://mirrors.ustc.edu.cn/ubuntu/ xenial-updates main restricted universe multiverse
deb http://mirrors.ustc.edu.cn/ubuntu/ xenial-proposed main restricted universe multiverse
deb http://mirrors.ustc.edu.cn/ubuntu/ xenial-backports main restricted universe multiverse
deb-src http://mirrors.ustc.edu.cn/ubuntu/ xenial main restricted universe multiverse
deb-src http://mirrors.ustc.edu.cn/ubuntu/ xenial-security main restricted universe multiverse
deb-src http://mirrors.ustc.edu.cn/ubuntu/ xenial-updates main restricted universe multiverse
deb-src http://mirrors.ustc.edu.cn/ubuntu/ xenial-proposed main restricted universe multiverse
deb-src http://mirrors.ustc.edu.cn/ubuntu/ xenial-backports main restricted universe multiverse
步骤2 设置安全公钥:¶
$ sudo apt-key adv --keyserver hkp://ha.pool.sks-keyservers.net:80 --recv-key 421C365BD9FF1F717815A3895523BAEEB01FA116
步骤3 更新源:¶
$ sudo apt update
步骤4 安装:¶
$ sudo apt install ros-kinetic-desktop-full
或安装其它包:
$ sudo apt install ros-kinetic-ros-base
$ sudo apt install ros-kinetic-navigation
$ sudo apt install ros-kinetic-gmapping
步骤5 安装完后,导出环境变量:¶
$ source /opt/ros/kinetic/setup.bash
如果不想每次打开终端都导出环境变量,可将其添加到.bashrc文件中:
$ echo "source /opt/ros/kinetic/setup.bash" >> ~/.bashrc
3.4 ROS通信机制¶

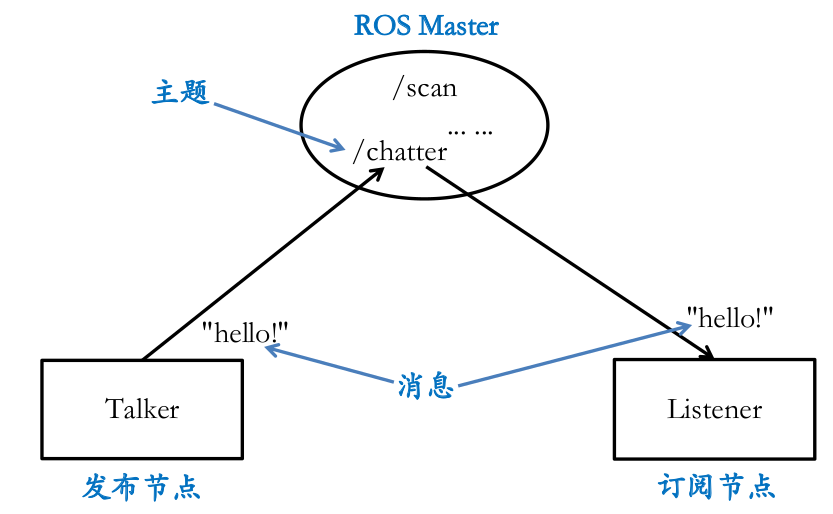

ROS整个通信机制的核心就是:发布订阅机制。例如下图:名为Talker的节点向/chatter主题发送字符串”hello”,另一个名为Listener的节点订阅/chatter主题,接收主题的字符串。
注意:每个主题跟消息类型是绑定的。比如,一个接收string类型消息的主题,是不能接收int数据类型消息的。
下面是一个更具体的例子,即底盘导航模块所用到的节点及主题。
3.5 ROS包、节点的创建¶
ROS中工作区、包、节点的概念类比:
ROS | Visual Studio |
---|---|
工作区(workspace) | 解决方案(solution) |
包(package) | 工程(project) |
节点(node) | 可执行文件(executable) |
创建工作区¶
工作区即一个目录,用mkdir命令创建即可:
$ cd ~
$ mkdir catkin_ws
在工作区目录下,创建名为src的文件夹:
$ cd ~/catkin_ws
$ mkdir src
此时的目录结构:
~
|--catkin_ws
|--src
创建ROS包¶
$ cd ~/catkin_ws/src
$ catkin_create_pkg trd_driver
此时的目录结构:
~
|--catkin_ws
|--src
|--trd_driver
|--CMakeLists.txt
|--package.xml
添加节点(C++源代码)¶
$ cd ~/catkin_ws/src/trd_driver
$ mkdir src
$ cd src
$ gedit hello_world_node.cpp
编辑hello_world_node.cpp内容:
#include "ros/ros.h"
int main() {
ROS_INFO("hello world!");
return 0;
}
修改~/catkin_ws/src/trd_driver/CMakeLists.txt内容:
$ gedit ~/catkin_ws/src/trd_driver/CMakeLists.txt
cmake_minimum_required(VERSION 2.8.3)
project(trd_driver)
find_package(catkin REQUIRED
roscpp
)
catkin_package(CATKIN_DEPENDS
)
include_directories(
include
${catkin_INCLUDE_DIRS}
)
# hello_world_node
add_executable(hello_world_node
src/hello_world_node.cpp
)
target_link_libraries(hello_world_node
${catkin_LIBRARIES})
此时的目录结构:
~
|--catkin_ws
|--src
|--trd_driver
|--CMakeLists.txt
|--package.xml
|--src
|--hello_world_node.cpp
编译运行节点¶
编译:
$ cd ~/catkin_ws
$ catkin_make
~
|--catkin_ws
|--lib #编译结果目录
|--devel #编译结果目录
|--src
|--trd_driver
|--CMakeLists.txt
|--package.xml
|--src
|--hello_world_node.cpp
- 运行(方式一):
$ cd ~/catkin_ws
$ ./devel/lib/trd_driver/hello_world_node
- 运行(方式二):
先将此工作区下的ROS包导出到环境变量,然后用ros run指令启动:
$ cd ~/catkin_ws
$ source ./devel/setup.bash
$ rosrun trd_driver hello_world_node
- 运行(方式三):
建立launch文件,用launch文件启动。
$ cd ~/catkin_ws/src/trd_driver
$ mkdir launch
$ cd launch
$ gedit trd_driver.launch
编辑launch文件内容:
<?xml version="1.0"?>
<launch>
<node pkg="trd_driver" type="hello_world_node" name="hello_world_node">
</node>
</launch>
启动launch文件(需要保证已经source当前工作区):
$ roslaunch trd_driver trd_driver.launch
若需要打印节点的log输出,可在启动时加入 –screen 参数:
$ roslaunch trd_driver trd_driver.launch --screen
3.6 编写ROS订阅、发布节点(C++)¶
参照 hello_world_node 开发方式,创建一个名为 talker_node 的发布者节点 和一个名为 listener_node 订阅者节点。分别加入以下源代码并编译运行。
发布者节点¶
功能:以10Hz的频率,向/chatter主题发布”hello x”(x为计数)字符串。
#include "ros/ros.h"
#include "std_msgs/String.h"
#include <sstream>
int main(int argc, char *argv[]) {
ros::init(argc, argv, "talker"); //初始化节点,名称为"talker"
ros::NodeHandle nh; //创建节点句柄
ros::Publisher pub =
nh.advertise<std_msgs::String>("chatter", 1000); //创建发布者
ros::Rate loop_rate(10); //设置循环频率
int count = 0; //循环计数
while (ros::ok()){
std_msgs::String msg; //创建消息
std::stringstream ss;
ss << "Hello " << count;
msg.data = ss.str(); //消息赋值
ROS_INFO("send [%s]", msg.data.c_str());
pub.publish(msg); //发布消息
ros::spinOnce(); //非阻塞调用
loop_rate.sleep();
++count;
}
return 0;
}
订阅者节点¶
功能:订阅/chatter主题,并打印收到的内容。
#include "ros/ros.h"
#include "std_msgs/String.h"
void subCallback(const std_msgs::String::ConstPtr& msg) {
ROS_INFO("I heard: [%s]", msg->data.c_str());
}
int main(int argc, char *argv[]) {
ros::init(argc, argv, "listener"); //初始化节点,名称为"listener"
ros::NodeHandle nh;//创建节点句柄
ros::Subscriber sub =
nh.subscribe("chatter", 1000, subCallback); //创建订阅者
ros::spin(); //阻塞调用
return 0;
}
CMakeLists.txt¶
修改 trd_driver/CMakeLists.txt 内容,添加两节点。
cmake_minimum_required(VERSION 2.8.3)
project(trd_driver)
find_package(catkin REQUIRED
roscpp
)
catkin_package(CATKIN_DEPENDS
)
include_directories(
include
${catkin_INCLUDE_DIRS}
)
# hello_world_node
add_executable(hello_world_node
src/hello_world_node.cpp
)
target_link_libraries(hello_world_node
${catkin_LIBRARIES})
# talker_node
add_executable(talker_node
src/talker_node.cpp
)
target_link_libraries(talker_node
${catkin_LIBRARIES})
# listener_node
add_executable(listener_node
src/listener_node.cpp
)
target_link_libraries(listener_node
${catkin_LIBRARIES})
运行发布者和订阅者¶
为了避免每次启动终端,都要导出当前工作区环境变量, 可以将导出命令加入到当前用户的 ~/.bashrc 文件中:
$ echo "source ~/catkin_ws/devel/setup.bash" >> ~/.bashrc
打开新的终端,启动 roscore :
$ roscore
打开新的终端,启动 talker_node 节点:
$ rosrun trd_driver talker_node
打开新的终端,启动 listener_node 节点:
$ rosrun trd_driver listener_node
此时,可看到订阅者打印接收到的内容。
3.8 ROS学习网站¶
- ROS维基网站: http://wiki.ros.org/
- ROS官方教程: http://wiki.ros.org/ROS/Tutorials
- ROS Answers论坛: answers.ros.org
- 创客智造: https://www.ncnynl.com/
3.9 ROS学习书籍¶
1. A Gentle Introduction to ROS¶
(英文版) 链接: https://pan.baidu.com/s/1WtsiWh7o542KCgSNMR8ugQ 密码: ci3k
(中文版) 链接: https://pan.baidu.com/s/1skP5o819hZE1OsXypFD_Gw 密码: p8f9
2. Learning ROS for Robotics Programming¶
链接: https://pan.baidu.com/s/1sjegN3w_ehvhxT00d1xBiw 密码: bnce
3. Programming Robots with ROS: A Practical Introduction to the Robot Operating System¶
链接: https://pan.baidu.com/s/1QkqD-Zu_i3KJNCn0xSsKng 密码: qd82
4. Robot Operating System (ROS)The Complete Reference¶
链接: https://pan.baidu.com/s/1d4UZd3Ast9SxPhz8HZh9gg 密码: ep42
